礦山智能供排水系統

一、系統簡介

煤礦井下水泵是保障煤礦安全生產的主要設備之一，實現井下泵房的遠程控制與監測，是綜合自動化建設的重要組成部分。目前,在井下泵房的排水系統設計中，一般設置多臺水泵，輪換工作。這些水泵電壓高、功率大、運行工況復雜，人工很難做到實時監控。另外，對于水泵啟動前吸水管路的充水 (抽真空)、水倉水位監測泵房?jī)?nèi)設備的運行與管理等工作，普遍采用傳統的人工操作方式。傳統方式操作過程繁瑣、勞動強度大、人為因素多、啟泵時間長、自動化程度低，已不能適應現代化礦井管理的要求，因此，有必要使泵房水泵實現自動化控制。我公司設計開發的礦用主排水泵自動監控系統能很好解決上述問題。

二、系統功能

1）多種控制方式可供選擇，設有集控自動、集控半自動、集控手動、就地自動、就地半自動、就地手動、

就地檢修(調試)七種工作方式；

2）每臺水泵可選擇運行、備用、檢修等運行模式，從而提升泵房整體運行的可靠性和運行效率。

3）系統具有多種保護及語音報警功能，當出現開關故障、泵體過熱、軸承過熱、電機過熱、壓力下降、流量下降、電機過載、閥門故障等情況時系統將自動停止運行，并語音報警；

4）系統檢測功能齊全，可實時檢測流量、水倉水位、出水壓力、真空度、電機溫度、泵體溫度、電流、電壓、閘閥狀態等系列參數；

5）配置視頻圖像監視裝置，可實時監視現場設備的工作狀態；

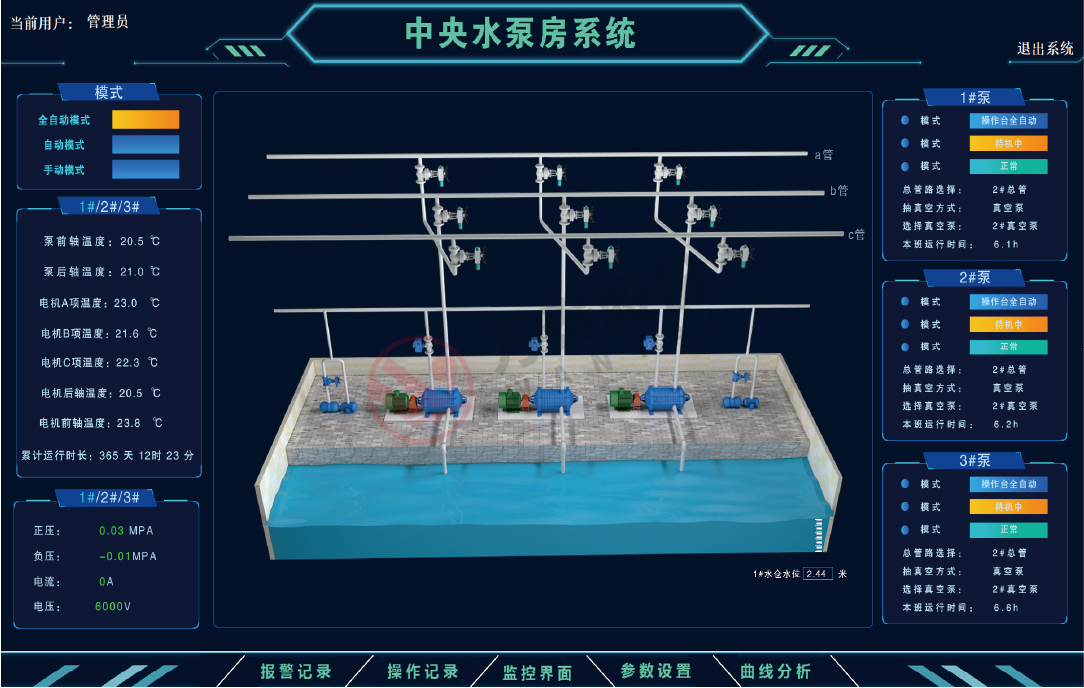

6）地面調度室監控工控機采用一主一備，顯示采用21寸大屏幕TFT彩色液晶顯示器，可以動畫、圖形、漢字等方式直觀顯示工藝設備的運行狀態、生產工況參數、設備故障狀態等；

7）井下控制機具有菜單式操作界面，所有的保護值可以通過光標、鍵盤設置，用戶還可以根據現場情況屏蔽不需要的保護功能；

8）系統具有歷史數據報表、歷史曲線查詢、歷史故障記錄、故障屏蔽、參數設置、顯示功能、報表打印；

9）系統配置通訊接口：有以太網、PROFIBUS、RS485接口，易與電力監測系統、全礦井自動化系統聯網。

三、系統特點

1）系統為當今工業控制系統的領先產品，地面控制主站采用計算機進行優化控制，控制分站為國內領先的礦用隔爆本質安全型控制器。系統可對整個控制過程進行集中監控，能實時采集和顯示現場各生產環節設備的運行狀態、具備數據處理及與全礦井綜合控制系統聯網的功能；

2）總線具有自我診斷功能和故障處理能力，保證系統的可靠運行。系統軟件接口均采用國際標準OPC接口，穩定性高、連接方便；

3）有良好的組態環境，設備、對象、邏輯、界面等配置可在向?qū)У囊龑?dǎo)下輕松而準確地完成，無需編程；以太網+現場總線方式，網絡結構簡明，便于擴展；

4）工業控制計算機具有21”大液晶屏，圖形動畫顯示，具有各種曲線圖表及數據/故障記錄，方便用戶查詢；

5）具有4路視頻信號輸入，可同時監視視頻圖像。
