BPBJV系列礦用隔爆兼本質安全型高壓變電變頻器主要應用于煤礦具有煤塵、瓦斯等爆炸性危險環境中，作為交流電動機的變頻 調速裝置，適用于異步電機及永磁同步電機，具有啟動轉矩大、調速精度高、供電距離遠、節能高效、安全可靠等特點。
變頻器采用“單元串聯多電平”的拓?fù)浣Y(jié)構，“高-高”直接輸入輸出方式，通過移相多重化技術降低輸入側諧波，減小對電網的諧波 污染，各相輸出電壓由多個功率單元，通過SVPWM波形調制與疊加而成，降低了輸出電壓諧波含量和輸出電壓dv/dt變化率，可實現變 頻器與負載電機長距離供電運行。
該產品適用于額定電壓3.3kV、6kV、10kV的刮板輸送機、轉載機、破碎機等設備的重載起動及全程調速，并可用于膠帶輸送機、水 泵、永磁同步機及其他需要變頻調速的場合。
產品特點
采用先進的SVPWM空間矢量PWM調制方式控制，輸出轉矩大，0.5Hz即可達到150%額定轉矩，最大轉矩輸出可以達到220%；
變頻器采用“單元串聯多電平”的拓?fù)浣Y(jié)構，“高-高”直接輸入輸出方式，通過移相多重化技術降低輸入側諧波，減小對電網的諧波污染；
輸出電壓由多個功率單元串聯，通過SVPWM波形調制與疊加而成，降低了輸出電壓諧波含量和輸出電壓dv/dt變化率，真正實現完 美無諧波，輸出電纜最長可達 5000米；
非對稱機械旁路技術，若三相中某一功率單元發生故障，僅對故障單元進行機械旁路，并通過改變相電壓夾角，使產生的線電壓三 相保持120°對稱和幅值相等；
機芯單元采用滑道抽拉設計，可方便更換，無螺栓卡扣設計；
IGBT模塊及整流二極管等發熱元件直接貼板冷卻，不需要內循環水冷系統，提高了系統穩定性，不需要等待檢測水離子濃度等一 系列內循環的保護，提高了安全性、穩定性優異的過流抑制和過壓抑制功能，避免頻繁故障，滿足復雜工況要求；
內置絕緣監測系統能夠?qū)崟r(shí)監測變頻器至電機間絕緣狀態，實現有效漏電保護
具有自動功率平衡功能，能夠提供精確的負載分配控制，功率不平衡度小于2%；
全中文顯示界面，矩陣鍵盤操作，本安設計，安全可靠；
外置本安設計以太網口，方便程序調試及數據傳輸；
變頻器具有以太網、光纖、RS485 等通信接口，滿足智慧礦山標準通訊要求；
多參量數據采集：設備具備實時采集電壓、電流、功率和諧波數據等80余種電參量；配合工業大數據平臺自動生成負荷設備的電流 、電壓、功率等歷史趨勢曲線；根據不同區域、不同時期能耗對比分析，實現精準能耗管理
設備預測性維護：根據分析負荷設備多種電參量，運用工業大數據平臺構建設備故障預測模型，及時分析出設備運行狀態以及進行 設備維護的優先級，實現負荷設備的預測性維護功能；
多種通信接口支持：485接口、以太網接口、wi?、5G、4G等通訊接口；支持Modbus、MQTT、Http、IEC-60870等多種通訊協議；
技術參數
|
產品名稱 |
礦用隔爆兼本質安全型高壓變電變頻器 |
|
|
額定輸入電壓（V） |
6000V、10000V；50Hz |
|
|
電壓波動 |
電壓波動：±15% 頻率波動：±2.5% |
|
|
額定輸出特性 |
三相AC 0～3300V、0～6000V、0～10000V，0.5～50Hz |
|
|
過載能力 |
150%額定電流60s；200%額定電流3s |
|
|
|
調制方式 |
SVPWM空間矢量PWM調制 |
|
控制方式 |
矢量控制、VF控制 |
|
|
轉差補償 |
自動轉差補償范圍：0～150%，開環穩速精度0.5%，閉環穩速精度0.02% |
|
|
載波頻率 |
手動可調范圍0.7～16kHz |
|
|
加減速曲線 |
兩種曲線：直線和任意S曲線；七種加速時間（多步速度） |
|
|
顯示 |
顯示屏運行顯示 |
額定頻率、輸出頻率、電壓、電流、功率、電動機轉速、溫度等 |
|
故障狀態顯示 |
過壓、欠壓、過流、過載、過熱、缺相、短路、失速、漏電等 |
|
|
制動 |
制動方式 |
回饋制動、直流制動 |
|
制動轉矩 |
150%（最大可達220%） |
|
|
主要控制運行 |
起動轉矩 |
150%以上，零速轉矩0～100%可調 |
|
速度控制范圍 |
開環1：100，閉環1：1000（相對額定轉速） |
|
|
過程控制 |
內置PID調節器，可通過各類變送器形成閉環控制系統 |
|
|
自動電壓調整 |
電網電壓變化時，能自動適當?shù)馗淖兓绢l率，保護電動機負載能力 |
|
|
頻率設定 |
數字設定、模擬設定、控制面板給定、串行通訊給定、功率平衡給定 |
|
|
運行命令給定 |
控制面板給定、外接端子給定、串行通訊給定 |
|
|
模擬量輸入/輸出 |
0～10V，4～20mA |
|
|
運行控制功能 |
數字量輸入 |
12路可編程輸入，實現遠/近控、正/反轉、起/停，預置速度 |
|
模擬量輸出 |
轉速、負載、雙極性負載、PID變量均可外接儀表 |
|
|
開關量輸出類型 |
10路繼電器輸出（250V/10A觸點） |
|
|
開關量輸出 |
運行輸出、故障輸出、遠控狀態輸出 |
|
|
通訊功能 |
Modbus-rtu、Modbus-tcp、CAN通訊 |
|
|
保護功能 |
過壓、欠壓、過流、過載、過熱、缺相、短路、失速、漏電等 |
|
|
防爆標志 |
Exdb[ib Mb]I Mb |
|
|
冷卻方式 |
循環水冷卻（或外供水冷卻） |
|
產品外形尺寸
|
功率等級 |
外形尺寸(長*深*高)(mm) |
重量(噸) |
|
630～1250kW（3.3kV） |
3947×1557×1800 |
10 |
|
630～1250kW（6kV） |
3947×1557×1800 |
11 |
|
630～1250kW（10kV） |
4521×1557×1770 |
13 |
產品外觀圖片

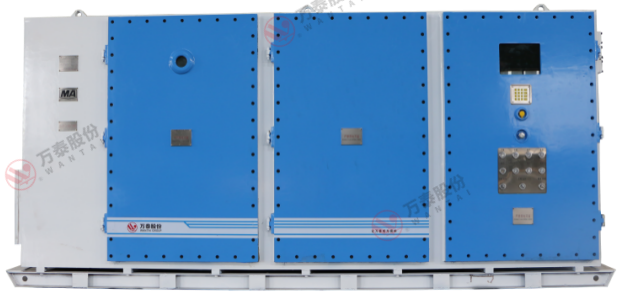

BPBJV-1250/10

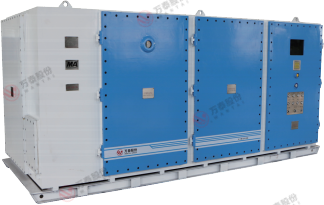

BPBJV-1250/10/3.3
